Лекция 2:

Сетевые протоколы

Задание 3. Определение маски сети (скринкаст)

Маской подсети (маской сети) называется битовая маска, определяющая, какая часть IP-адреса узла сети относится к адресу сети, а какая — к адресу узла. Например, узел с IP-адресом 12.34.56.78 и маской подсети 255.255.255.0 находится в сети 12.34.56.0/24 с длиной префикса 24 бита с числом узлов 254 ( рис. 6.6).

Пояснение к термину Маски подсети (расчеты выполнены в программеLAN Calculator)

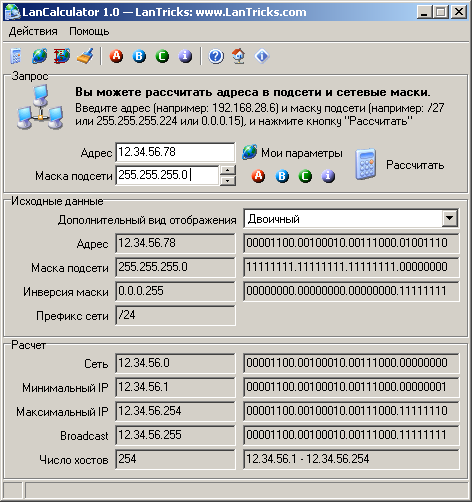

Рис. 6.6. Пояснение к термину Маски подсети (расчеты выполнены в программеLAN Calculator)

Примечание

IP калькуляторов довольно много. Для ОС Windows 7 можно пользоваться, например, программой IP Subnet Calculator 3.2.1. К сожалению, этот вариант только англоязычный ( рис. 6.7). Здесь также видно, что узел с IP-адресом 12.34.56.78 и маской подсети 255.255.255.0 находится в сети 12.34.56.0/24 с длиной префикса 24 бита с числом узлов 254. Другой вариант IP-калькулятора для Windows 7 – программа Advanced IP Address calculator ( рис. 6.8).

IP Subnet Calculator

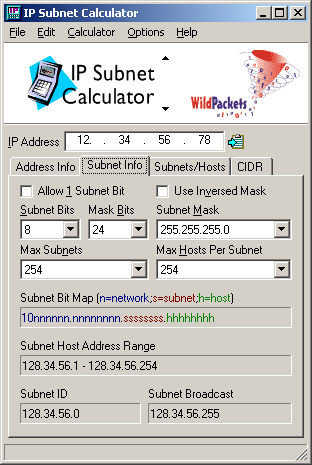

Рис. 6.7. IP Subnet Calculator
Advanced IP Address calculator

Рис. 6.8. Advanced IP Address calculator

С точки зрения математики маска подсети накладывается на IP адрес и применяется логическая операция конъюнкции – "И". Если бит в маске подсети равен "1", то соответствующий бит IP-адреса является частью номера сети. Если бит в маске подсети равен "0", то соответствующий бит IP-адреса является частью идентификатора хоста. Пример логического И (1+1=1, а 1+0=0) приведен в таблице 1.

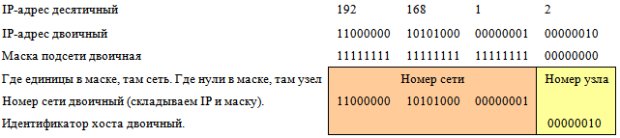

Пример выделения маской номера сети и хоста в IP-адресе

увеличить изображение
Пример выделения маской номера сети и хоста в IP-адресе

Классы сетей

Для того, чтобы как-то структурировать сети, их поделили на классы.

Класс A. Большие сети

В сети класса A для описания адреса сети используется первый октет, а остальная часть адреса - это адрес узла. Возможное кол-во узлов 16777214. Маска сети класса А - 11111111. 00000000. 00000000. 00000000 (255.0.0.0).

Класс B. Средние сети

В сети класса B для описания адреса сети используется первые два октета, а остальная часть - это адреса узлов. Возможное кол-во узлов 65534. Маска сети

класса В - 11111111. 11111111. 00000000. 00000000 (255.255.0.0).

Класс С. Малые сети

Адреса сетей класса C используют три первых октета для описания адреса сети, а последний октет обозначает адрес узла. Возможное кол-во узлов 254. Маска сети

класса С - 11111111.11111111.11111111.00000000 (255.255.255.0).

Итак, для стандартного деления IP-адресов на номер сети и номер узла, определенного классами A, B и C маски подсети имеют следующий вид:

Класс Двоичная форма Десятичная форма
A 11111111 00000000 00000000 00000000 255.0.0.0
В 11111111 11111111 00000000 00000000 255.255.0.0
С 11111111 11111111 11111111 00000000 255.255.255.0

В настоящее время классовая модель считается устаревшей и маршрутизация осуществляются по модели CIDR.

Маски при бесклассовой маршрутизации (CIDR)

Беcклассовая адресация CIDR (Classless InterDomain Routing) - метод IP-адресации, позволяющий гибко управлять пространством IP-адресов, не используя жёсткие рамки классовой адресации. Использование этого метода позволяет экономно использовать конечный ресурс IP-адресов. Пример записи IP-адреса с применением бесклассовой адресации: 10.1.2.33/27. По-другому такая запись называется запись IP-адреса не в классическом виде и стиле Cisco. При этом подходе маску подсети записывают вместе с IP-адресом в формате IP-адрес/количество единичных бит в маске. Число после слэша означает количество единичных разрядов в маске подсети. Рассмотрим пример записи диапазона IP-адресов в виде 10.96.0.0/11. В этом случае маска подсети будет иметь двоичный вид 11111111 11100000 00000000 00000000, или то же самое в десятичном виде: 255.224.0.0. 11 разрядов IP-адреса отводятся под номер сети, а остальные 32 - 11 = 21 разряд полного адреса - под локальный адрес в этой сети. Итого, 10.96.0.0/11 означает диапазон адресов от 10.96.0.1 до 10.127.255.255.
