Самостоятельная работа 4:

Настройка связи между ПК в виртуальной сети

< Практическая работа 7 || Самостоятельная работа 4: 12 || Лекция 5 >
Аннотация: Цель данной работы – научиться настраивать виртуальный ПК для работы в сети, а также производить установку на ВМ средств Wmware. По лабораторной работе имеется скринкаст.

Настраиваем виртуальный ПК для работы в сети

Запускаем обе, ранее созданные нами виртуальные машины командой ВМ -Питание Power On. Для работы в сети настроем сначала первую машину. Для этого в Панели управления найдем Сетевые подключения-Подключение по локальной сети-Свойства, затем находим свойства Протокола Интернет (TCP/IP) и пишем IP-адрес и Маску подсети как на рис. 15.1.

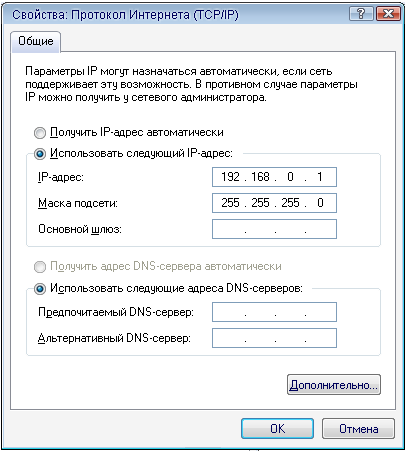

Настраиваем BM-1

Рис. 15.1. Настраиваем BM-1

Совет

Вам придется периодически переходить от окна физического ПК к окну виртуального ПК. Для этого нажимайте на сочетания клавиш Ctrl+Alt

Аналогично включим и настроим вторую машину ( рис. 15.2).

Настраиваем ВМ-2

Рис. 15.2. Настраиваем ВМ-2

Настраиваем виртуальную сеть

Для настройки сети выполним команду Сетевое окружение-Установить домашнюю или малую сеть ( рис. 15.3 и 4).

Выбираем переключатель  Другое

Рис. 15.3. Выбираем переключатель Другое
Установим третий переключатель сверху

Рис. 15.4. Установим третий переключатель сверху

Присвоим машине сетевое имя ( рис. 15.5).

Даем машине имя и описание

Рис. 15.5. Даем машине имя и описание

На следующем шаге (нажав Далее) создадим рабочую группу 110 ( рис. 15.6).

Задаем имя для локальной сети

Рис. 15.6. Задаем имя для локальной сети

Снова Далее и включим общий доступ ( рис. 15.7).

Установим верхний переключатель

Рис. 15.7. Установим верхний переключатель

Работу мастера завершаем ( рис. 15.8).

Устанавливаем первый переключатель снизу

Рис. 15.8. Устанавливаем первый переключатель снизу

Эта машина настроена для работы в сети, перезагружаем ее и аналогично настроим другой виртуальный ПК, также включив его в рабочую группу 110. Перезагружаем. Сетевая настройка обоих машин завершена.
