Комбинационные схемы

В этом окне приведена итоговая информация предыдущих шагов NPW, а также информация по условиям работы выбранного кристалла. Нажатие на кнопку Finish завершит работу NPW. Если теперь открыть окно навигатора проекта, то на странице Hierarchy появится тип выбранного кристалла ПЛИС и имя модуля верхнего уровня, а на странице Files - добавленные к проекту файлы.

Утилита NPW позволяет на каждом шаге своего выполнения вернуться к предыдущим шагам, и в случае необходимости, скорректировать выполненные действия.

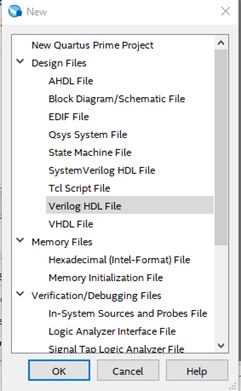

Для описания дешифратора необходимо кликнуть левой кнопкой мыши по "File" на панели меню Quartus. В открывшемся окне выбрать Verilog HDL File (рисунок 2.36).

Рис. 2.36.

В редакторе кода ввести код из листинга 2.1.

module seven_segment_decoder (
    input [3:0] bin,           // 4-битный вход (двоичное представление числа)
    output reg [6:0] seg       // 7-сегментный выход
);
always @(*) begin
    case (bin)
        4'b0000: seg = 7'b0000001; // 0
        4'b0001: seg = 7'b1001111; // 1
        4'b0010: seg = 7'b0010010; // 2
        4'b0011: seg = 7'b0000110; // 3
        4'b0100: seg = 7'b1001100; // 4
        4'b0101: seg = 7'b0100100; // 5
        4'b0110: seg = 7'b0100000; // 6
        4'b0111: seg = 7'b0001111; // 7
        4'b1000: seg = 7'b0000000; // 8
        4'b1001: seg = 7'b0000100; // 9
        4'b1010: seg = 7'b0001000; // A
        4'b1011: seg = 7'b1100000; // B
        4'b1100: seg = 7'b0110001; // C
        4'b1101: seg = 7'b1000010; // D
        4'b1110: seg = 7'b0110000; // E
        4'b1111: seg = 7'b0111000; // F
        default: seg = 7'b1111111; // Все сегменты выключены
    endcase
end
endmodule

Сохранить файл под тем же именем, что и имя модуля -seven_segment_decoder.v.

Следующим этапом создать новый Verilog HDL файл, который будет верхним в иерархии файлов для данного проекта. Сохранить файл под именем interf_dec.v. В редакторе кода ввести код из листинга 2.2
