Лекция 9:
Технический отчёт по результатам энергетического обследования. Часть 1
Далее целесообразно рассчитать и раскрыть структуру присоединённой мощности. Эта мощность представляет собой сумму установленной мощности и мощности электрических потерь в сетях потребителя. Установленная мощность равна сумме номинальных мощностей электроприёмников объекта энергоаудита. В качестве примера в таблица 9.2 таблица 9.3 таблица 9.4 и на рис. 9.4 представлены сведения о значениях и структуре установленной мощности лабораторного корпуса ГТУ, которые являются типичными для технических факультетов вузов.
| Наименование оборудования | Единичная мощность, Вт | Количество, шт. | Общая мощность, кВт |
|---|---|---|---|
| Лампы накаливания | 60 | 40 | 2,4 |
| Светильники люминесцентные с ЭмПРА | 120 | 486 | 58,32 |
| Лампы энергосберегающие | 0 | 0 | 0 |
| Лампы ДРЛ | 250 | 6 | 1,5 |
| ИТОГО: | 62,22 |
| Оборудование (наименование) | Количество (единиц) | Мощность оборудования (кВт) | Среднее время использования за сутки (час) | |
|---|---|---|---|---|
| уровень напряжения 220В | уровень напряжения 380В | |||
| 1 | 2 | 3 | 4 | 5 |
| Оргтехника и компьютеры | 10 | 5 | 8 | |
| Установка охлаждающая "ВТХ 0-12" | 1 | 5,9 | 0,5 | |
| Установка охлаждающая "ВТХ 0-18" | 1 | 7,1 | 0,5 | |
| Компрессоры | 9 | 34,54 | 1 | |
| Прессы | 6 | 6,3 | 4 | |
| Лабораторное оборудование | 54 | 278,1 | 3 | |
| Печи электрические | 19 | 90,33 | 100 | 1 |
| Сушильные шкафы | 5 | 10,88 | 1 | |
| Установка "RAPIDO" | 1 | 125 | 1 | |
| Установка "Series 100D" | 1 | 5,5 | 1 | |
| Фрезерные станки | 7 | 21,5 | 1,5 | |
| Вибростенды и вибромашины | 4 | 3,5 | 1,2 | |
| Установка "ЖИФ-11" | 1 | 63 | 1,1 | |
| Установка "ЖИФ-15" | 1 | 100 | 1,1 | |
| Установка "ЖИФ-5" | 1 | 14 | 1,1 | |
| Заточные станки, наждаки | 11 | 10,57 | 16 | 2 |
| Кран-балка | 1 | 5,3 | 0,5 | |
| Литьевые машины | 3 | 90,55 | 6 | |
| Магнетроны | 2 | 10 | 0,25 | |
| Молоты | 3 | 132,5 | 0,02 | |
| Насосы | 3 | 29,5 | 0,25 | |
| Сверлильные станки | 8 | 8,9 | 0,04 | |
| Токарные станки | 7 | 46,22 | 0,2 | |
| Прочие станки | 14 | 22,58 | 67,32 | 0,2 |
| Лазеры | 2 | 27 | 0,1 | |
| Прочее оборудование | 5 | 4 | 6 | 0,22 |
| ИТОГО: | 184 | 417,08 | 965,8 | |
| Группа потребителей | Установленная мощность, кВт | В процентах к общей мощности, % |
|---|---|---|
| Лабораторное оборудование | 278,1 | 19,2 |
| Оргтехника и компьютеры | 5 | 0,3 |
| Технологические установки | 571,01 | 39,5 |
| Компрессоры и насосы | 64,04 | 4,4 |
| Станочное оборудование | 235,38 | 16,4 |
| Литейное и кузнечно-прессовое оборудование | 229,35 | 15,9 |
| Освещение | 62,22 | 4,3 |
| ИТОГО: | 1445.1 | 100,00 |

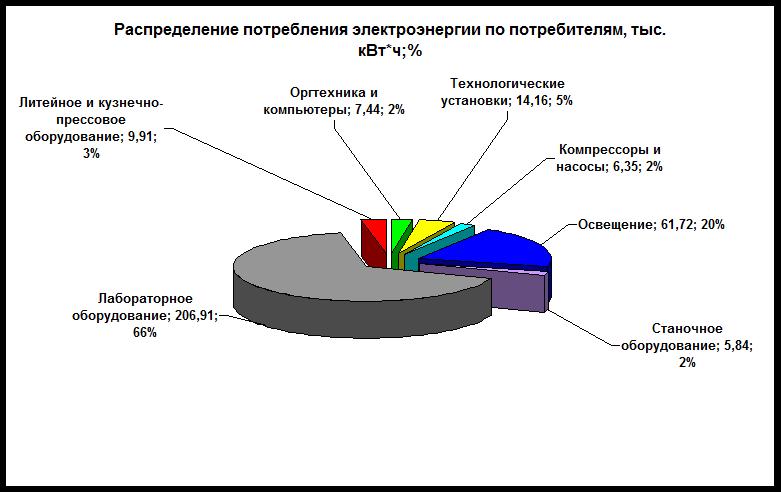

С учётом установленной мощности, среднего времени работы и количества оборудования имеется возможность рассчитать объёмы потребления электроэнергии для различных нагрузок и проанализировать распределение значений этого показателя для вышеперечисленных групп потребителей. Результаты расчётов для лабораторного ГТУ представлены в таблица 9.5 и проиллюстрированы диаграммой рис. 9.5
| Потребители | Количество потреблённой электрической энергии, тыс. кВт ч |
|---|---|
| Лабораторное оборудование | 206,91 |
| Оргтехника и компьютеры | 7,44 |
| Технологические установки | 14,16 |
| Компрессоры и насосы | 6,35 |
| Станочное оборудование | 5,84 |
| Литейное и кузнечно-прессовое оборудование | 9,91 |
| Освещение | 61,72 |
| Итого: | 489 |
Для анализа динамики электропотребления отчёт должен содержать сведения о потреблении электроэнергии и финансовых затратах на это за четыре последних года эксплуатации здания (на момент проведения обследования). Эти сведения целесообразно представить в виде диаграмм, подобных представленным рис. 9.1 и рис. 9.2
