Лекция 11:

Технический отчёт по результатам энергетического обследования. Часть 3

< Лекция 10 || Лекция 11: 12
Аннотация: структура и содержание технического отчёта рассмотрены на примере отчёта по результатам энергетического обследования лабораторного корпуса технического университета – типичного объекта бюджетных учреждений образования; в лекции представлены разделы отчёта, содержащие результаты инструментального обследования, их анализ и рекомендации по энергосбережению, сделанные на основе этого анализа.

11.1. Результаты инструментального обследования

Во вводной части этой главы отчёта целесообразно отметить, что инструментальное обследование проведено в соответствии с требованиями Федерального закона № 261-ФЗ, Государственных стандартов [ 8.2 ] [ 8.4 ] [ 11.3 ] и с учётом действующих строительных норм и правил [ 11.4 ] [ 11.5 ] [ 11.6 ] [ 11.7 ] . В рассматриваемом примере инструментального обследовании лабораторного корпуса университета с помощью портативных приборов были проведены электротехнические и теплотехнические измерения, а также инфракрасная диагностика. Для этой цели применялись следующие приборы: электроанализатор AR.5; мультиметр НТ4022; расходомер ультразвуковой переносной Portaflow 300; термометр цифровой малогабаритный ТЦМ 9210-М2-03/03П; инфракрасный электронный термометр RAYST60; оптическая рулетка; инфракрасная камера (тепловизор) NEC ТН5104 и нетбук. Протоколы измерений обычно приводятся в приложениях к техническому отчёту. Приведём наиболее типичные примеры результатов тепловизионного обследования систем электро- и теплоснабжения, а также ограждающих конструкций здания. Термографическое обследование проведено 12 января 2012 года.

11.1.1. Наименование объекта: трансформатор ТМ 1000 ТП-4


Описание дефекта: повышенный нагрев ввода трансформатора.
Рекомендации: Дефект аварийный, снижает энергоэффективность. Требуется немедленное устранение дефекта.
Атмосферная температура  -4 ^о С
Расстояние до объекта
11.1.2. Наименование объекта: фидер лабораторного корпуса, (проходной изолятор)


Описание дефекта:нагрев присоединения шины к проходному изолятору.
Рекомендации:Развившийся дефект, снижает энергоэффективность. Принять меры по устранению дефекта при ближайшем выводе оборудования из работы.
Атмосферная температура  0 ^о С
Расстояние до объекта

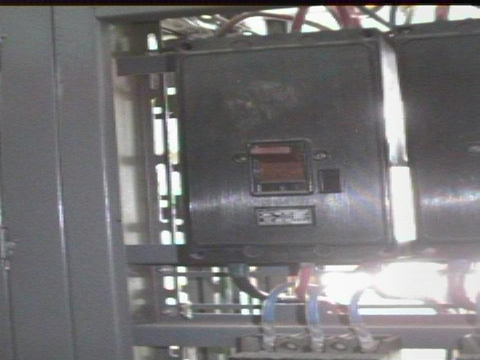

11.1.3. Наименование объекта: автоматический выключатель обогрева


Описание дефекта: повышенный нагрев внутри автомата и верхнего левого проводника.
Рекомендации: Дефект аварийный, снижает энергоэффективность. Требуется немедленное устранение дефекта.
Атмосферная температура  0 ^о С
Расстояние до объекта
11.1.4. Наименование объекта: рубильник электрической печи


Описание дефекта:повышенный нагрев между подвижным и неподвижным контактом рубильником.
Рекомендации: Дефект аварийный, снижает энергоэффективность. Требуется немедленное устранение дефекта.
Атмосферная температура  25 ^о С
Расстояние до объекта 1 м
11.1.5. Наименование объекта: рубильник и предохранитель сушильного шкафа


Описание дефекта: нагрев верхней контактной части предохранителя.
Рекомендации: Дефект аварийный, снижает энергоэффективность. Требуется немедленное устранение дефекта.
Атмосферная температура 25 ^о С
Расстояние до объекта 1 м
11.1.6. Наименование объекта: теплотрасса к лаборатории литейного оборудования


Описание дефекта: разрушение изоляции труб
Рекомендации: Дефект, существенно снижающий энергоэффективность. Требуется немедленное устранение дефекта.
Атмосферная температура  2 ^о С
Расстояние до объекта 3 м

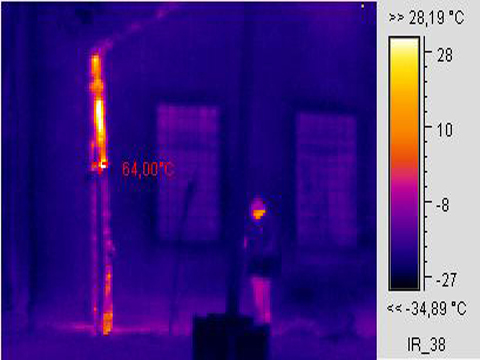

11.1.7. Наименование объекта: теплофикационный ввод лаборатории литейного оборудования


Описание дефекта: разрушение изоляции труб
Рекомендации: Дефект, существенно снижающий энергоэффективность. Требуется немедленное устранение.
Атмосферная температура  2 ^о С
Расстояние до объекта 5 м
11.1.8. Наименование объекта: стена лабораторного корпуса со стороны внутреннего двора


Описание дефекта: плохая теплоизоляция в верхней части ветхих деревянных оконных блоков
Рекомендации: Дефект, существенно снижающий энергоэффективность. Требуется установка современных стеклопакетов.
Атмосферная температура  -8 ^о С
Расстояние до объекта 15 м
11.1.9. Наименование объекта: стена лабораторного корпуса со стороны внутреннего двора


Описание дефекта: плохая теплоизоляция стыков бетонных плит
Рекомендации: Дефект, существенно снижающий энергоэффективность. Требуется проведение теплоизоляции стыков.
Атмосферная температура  -8 ^о С
Расстояние до объекта 10 м

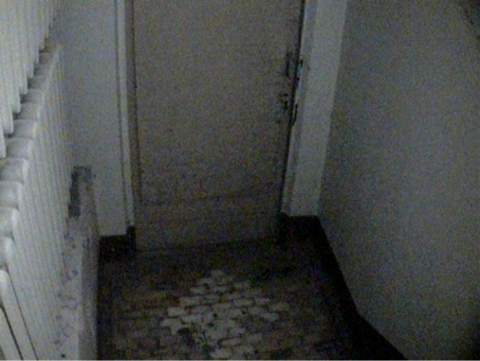

11.1.10. Наименование объекта: дверь запасного выхода


Описание дефекта: Наличие щели между дверью и косяком
Рекомендации: Дефект, существенно снижающий энергоэффективность. Требуется проведение теплоизоляции.
Атмосферная температура  20 ^о С
Расстояние до объекта 3 м
