Лекция 7:

Техобслуживание, эксплуатация и администрирование станций, сеть управления телекоммуникациями (TMN)

< Лекция 6 || Лекция 7: 12345 || Лекция 8 >

Физическая архитектура

Согласно концепции, сеть управления (TMN) отделена от сетей связи и подключается к телекоммуникационной сети с помощью интерфейса. Однако концепция допускает использование телекоммуникационной сети для обмена информацией между элементами TMN. Взаимная связь между TMN и телекоммуникационной сетью показана на рис. 7.2. В качестве сети, которая обеспечивает связь между NE и OSS, используется сеть передачи данных.

Взаимосвязь между системой управления TMN и сетью связи

Рис. 7.2. Взаимосвязь между системой управления TMN и сетью связи

TMN может использовать части сети электросвязи для обеспечения своих соединений.

Такими частями могут быть:

  • сети общего и частного пользования, в том числе узкополосные и широкополосные сети с интеграцией служб (ISDN), сети подвижной связи, интеллектуальные сети;
  • сама сеть TMN;
  • оконечная аппаратура систем передачи (мультиплексоры, аппаратура кроссовой коммутации, преобразовательная аппаратура и т. д.);
  • цифровые и аналоговые системы передачи (кабельные, волоконно-оптические, радио, спутниковые и т. д.);
  • цифровые и аналоговые коммутационные станции;
  • системы сигнализации;
  • УАТС и оконечное абонентское оборудование.

Для сети, изображенной на рис. 7.2, определены эталонные точки (рис. 7.3), в которых задаются стандартные протоколы.

Рис. 7.3отличается от предыдущего введением двух элементов — сети передачи данных внутри TMN и элемента "посредник" (MD — mediator).

Введение второй сети передачи данных указывает на более общий случай по сравнению с рис. 7.2, когда сеть TMN имеет собственную сеть обмена данными.

Медиатор (посредник) вводится для физического и информационного согласования сети связи и сети TMN.

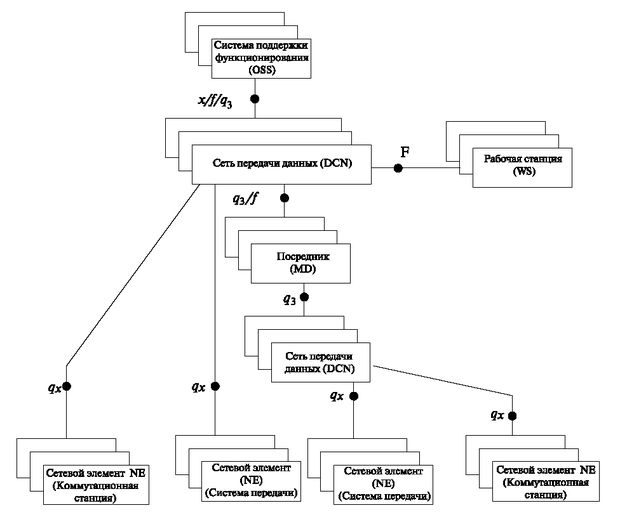

Эталонные точки при взаимосвязи системы TMN и сетью связи

увеличить изображение
Рис. 7.3. Эталонные точки при взаимосвязи системы TMN и сетью связи

Согласно концепции TMN, на рис. 7.3 можно выделить элементы, на которых строится система связи (строительные блоки — building blocks):

  • сетевой элемент ( NE );
  • медиатор ( MD );
  • рабочая станция ( WS );
  • Q -адаптер (в точках сопряжения q3 и q2 ).

Сеть передачи данных в число строительных блоков не включается.

Функциональная архитектура и ее связь с физической

Указанные выше строительные блоки могут выполнять следующие функции:

  1. Функции сетевых элементов (NEF — Network Element Function), которые являются моделью произвольного элемента сети, подлежащего управлению. К ним относятся: базовые телекоммуникационные функции, которые обеспечивают обмен данными между пользователем и сетью связи (в спецификациях TMN не конкретизируются), и функции управления, позволяющие сетевому элементу выступать в роли агента.
  2. Функции поддержки функционирования системы — OSF (Operations System Function), обеспечивающие выполнение функций OSS-TMN по обработке, хранению и поиску управляющей информации. Эти ФБ формируют ядро TMN; в соответствии с иерархией определяются ФБ OSF четырех уровней:
    • управления элементами (OSF-NE);
    • управления сетью (OSF-N);
    • управления обслуживанием (OSF-S);
    • административного управления (OSF-B).
  3. Посреднические функции ( MFMediation Functions), т. е. функции обмена информацией между блоками NEF (или QAF) и OSF. Один блок MF способен соединить систему поддержки операций с несколькими сетевыми элементами или Q -адаптерами. Кроме того, сами блоки MF могут объединяться в каскады. Среди блоков данного класса стоит специально отметить те, которые расширяют функциональность OSF (например, обеспечивая хранение и фильтрацию управляющей информации) и NEF (в частности, преобразуя такую информацию из локального представления в стандартное).
  4. Функции рабочих станций, обеспечивающие пользовательский интерфейс (WSF — Work Station Function), посредством которого обслуживающий персонал и пользователи сети взаимодействуют с сетью управления.
  5. QAF — функции Q -адаптера ( QAF ), которые предназначены для взаимодействия с сетевыми элементами или системами поддержки операций, имеющими непредусмотренные в TMN интерфейсы.

Каждый строительный блок может выполнять одну или несколько из перечисленных функций.

Варианты размещения этих функций показаны в таблице 7.2.

Таблица 7.2. Соответствие между функциональными и строительными блоками
Физические компоненты Функциональные блоки
NEF MF QAF OSF WSF
Сетевой элемент(NE)
Медиатор (MD)
Q - адаптер
Рабочая станция (WS)
Сеть передачи данных (DCN)
Обязательное размещение

Возможное размещение

Для обмена между функциональными блоками определены эталонные точки, в которых задаются протоколы обмена между процессами, показанными на рис. 7.3. Каждая из определенных выше эталонных точек реализуется физически в виде соответствующего интерфейса.

Интерфейс f служит для связи рабочих станций с системами поддержки функционирования и посредниками (медиаторами).

Интерфейс х — для взаимодействия систем с системами поддержки функционирования других сетей TMN.

Интерфейсы q обеспечивают взаимодействие сетевых элементов, систем поддержки функционирования, посредников (медиаторов) и Q -адаптеров через сеть передачи данных.

Интерфейс q3, которому в TMN отведена центральная роль, служит для стыка с сетью передачи данных систем поддержки функционирования, систем поддержки функционирования посредников в Q -адаптеров и сетевых элементов со встроенными функциями посредника.

Интерфейс qx используется при подключении сетевых элементов и Q -адаптеров к посреднику.

Интерфейсы TMN представляют собой формально определенный набор протоколов, процедур, форматов сообщений и семантики, используемых для передачи информации с использованием свойств управления в рамках объектно-ориентированной системы. На сегодняшний день наиболее проработанным интерфейсом TMN является q3, детали протоколов которого определены в рекомендациях Q.811 и Q.812.
