Самостоятельная работа 2:

Базовые операции обработки изображений

2.3.2. Дополнительные морфологические операции

При обработке бинарных изображений, как правило, базовых операций эрозии и дилатации достаточно. В процессе работы с цветными изображениями или изображениями в оттенках серого могут быть полезными более сложные морфологические операции. Библиотека OpenCV поддерживает ряд дополнительных морфологических операций, которые реализуется в функции morphologyEx [7].

void morphologyEx(const Mat& src, Mat& dst, int op,
      const Mat& element,
     Point anchor=Point(-1, -1),
     int iterations=1,       int borderType=BORDER_CONSTANT,
     const Scalar& borderValue =
       morphologyDefaultBorderValue())


Рассмотрим параметры функции morphologyEx.

  • src, dst, element, anchor, borderType, borderValue имеют такой же смысл, что и в функциях вычисления эрозии и дилатации.
  • op – тип морфологической операции.

Данная функция обеспечивает выполнение следующих морфологических операций:

  • MORPH_OPEN – размыкание. Результатом размыкания является дилатации, которая применяется к эрозии исходного изображения. Условно можно записать в виде выражения dst = open(src, element) = dilate(erode(src, element)). Операция эрозия позволяет удалить все мелкие объекты и шум на изображении, но ее применение приводит к значительному уменьшению размеров оставшихся объектов. Чтобы увеличить размер объектов, выделенных с помощью эрозии, достаточно применить дилатацию.
  • MORPH_CLOSE – замыкание. Замыкание – операция обратная размыканию, dst = close(src, element) = erode(dilate(src, element)). Операция замыкания позволяет удалить небольшие внутренние "дырки" и убрать зернистость по краям области. "Дырки" удаляются за счет начального применения дилатации, но дилатация приводит к росту границы. Последующее применение эрозии обеспечивает обратное уменьшение границы.
  • MORPH_GRADIENT – морфологический градиент. Результатом применения данной операции является разница дилатации и эрозии исходного изображения с одинаковым ядром dst = morph_grad(src, element) = dilate(src, element) - erode(src, element). Морфологические градиент обеспечивает поиск контуров объектов, размер которых превышает размер ядра.
  • MORPH_TOPHAT – "верх шляпы" ("top hat"), dst = tophat(src, element) = src – open(src, element). Применение данной операции позволяет выделить наиболее яркие области на изображении.
  • MORPH_BLACKHAT – "черная шляпа" ("black hat"), dst = tophat(src, element) = close(src, element)- src. Использование указанного морфологического преобразования обеспечивает выделение наиболее темных областей.

Ниже представлен пример использования функции morphologyEx, показывающий применение всех перечисленных продвинутых операций. Приложение обеспечивает загрузку изображения и последовательное применение описанных морфологических преобразований.

#include <stdio.h>
#include <opencv2/opencv.hpp>

using namespace cv;

const char helper[] =
    "Sample_morphologyEx.exe  <img_file>\n\
    \t<img_file> - image file name\n";

int main(int argc, char* argv[])
{
    const char *initialWinName = "Initial Image",
            *morphologyOpenWinName = "MORPH_OPEN",
            *morphologyCloseWinName = "MORPH_CLOSE",
            *morphologyGradientWinName = "MORPH_GRADIENT",
            *morphologyTopHatWinName = "MORPH_TOPHAT",
            *morphologyBlackHatWinName = "MORPH_BLACKHAT";
    Mat img, morphologyOpenImg, morphologyCloseImg,
        morphologyGradientImg, morphologyTopHatImg,
        morphologyBlackHatImg, element;
    if (argc < 2)
    {
        printf("%s", helper);
        return 1;
    }

    // загрузка изображения
    img = imread(argv[1], 1);

    // применение морфологических операций
    element = Mat();
    morphologyEx(img, morphologyOpenImg,
                 MORPH_OPEN, element);
    morphologyEx(img, morphologyCloseImg,
                 MORPH_CLOSE, element);
    morphologyEx(img, morphologyGradientImg,
                 MORPH_GRADIENT, element);
    morphologyEx(img, morphologyTopHatImg,
                 MORPH_TOPHAT, element);
    morphologyEx(img, morphologyBlackHatImg,                  MORPH_BLACKHAT, element);

    // отображение исходного изображения
    //и результата выполнения операций
    namedWindow(initialWinName, CV_WINDOW_AUTOSIZE);
    namedWindow(morphologyOpenWinName, CV_WINDOW_AUTOSIZE);
    namedWindow(morphologyCloseWinName,
                               CV_WINDOW_AUTOSIZE);
    namedWindow(morphologyGradientWinName,
                               CV_WINDOW_AUTOSIZE);
    namedWindow(morphologyTopHatWinName,
                               CV_WINDOW_AUTOSIZE);
    namedWindow(morphologyBlackHatWinName,
                               CV_WINDOW_AUTOSIZE);
    imshow(initialWinName, img);
    imshow(morphologyOpenWinName, morphologyOpenImg);
    imshow(morphologyCloseWinName, morphologyCloseImg);
    imshow(morphologyGradientWinName,
                               morphologyGradientImg);
    imshow(morphologyTopHatWinName, morphologyTopHatImg);
    imshow(morphologyBlackHatWinName,
                               morphologyBlackHatImg);
    waitKey();
    // закрытие окон
    destroyAllWindows();
    // осовобождение памяти
    img.release();
    morphologyOpenImg.release();
    morphologyCloseImg.release();
    morphologyGradientImg.release();
    morphologyTopHatImg.release();
    morphologyBlackHatImg.release();
    return 0;
}

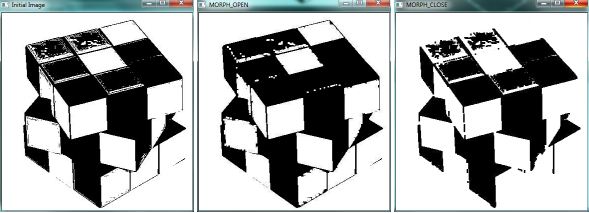

Далее на рисунке (рис.9.6) показаны результаты выполнения данной программы.

Результат применения продвинутых морфологических  операций (верхний ряд слева направо: исходное  изображение, размыкание, замыкание; нижний ряд слева  направо: морфологический градиент, «top hat», «black hat»)

Рис. 9.6. Результат применения продвинутых морфологических операций (верхний ряд слева направо: исходное изображение, размыкание, замыкание; нижний ряд слева направо: морфологический градиент, «top hat», «black hat»)
