Лекция 1:

Общие сведения о проектировании информационных систем и баз данных

Лекция 1: 12345 || Лекция 2 >

Принципы проектирования информационных систем

Информационная система (ИС) - программно-аппаратный комплекс, предназначенный для хранения и обработки информации какой-либо предметной области. База данных - важнейший компонент любой информационной системы. Хорошо структурированная информация в базе данных позволяет не только беспроблемно эксплуатировать систему и выполнять ее текущее обслуживание, но и модифицировать и развивать ее при модернизации предприятия и изменении информационных потоков, законодательства и форм отчетности.

В настоящее время в эксплуатации на крупных предприятиях находятся комплексные ИС управления предприятиями (КИС, корпоративные системы, ERP -системы), такие как R/3 фирмы SAP, Oracle E-Business Suite, BaanERP. Среди российских разработок приближаются по функциональности к системам класса ERP " Галактика ", " Флагман ", " Парус ".

По данным аналитической компании IDC за 2004 г., объем российского рынка интегрированных систем управления предприятием (ИСУП) вырос на 52,8% и достиг 195 млн. долл. Уже третий год подряд темпы его роста превышают аналогичный показатель ИТ отрасли в целом (1.1).

Таблица 1.1. Объем российского рынка интегрированных систем управления предприятием в 2004 г.
Название компании Доля (%)
SAP 40,6
Oracle 22,8
Microsoft 10,9
Galaktika 8,2
1C 4,6
Epicor-Scala 3,7
BAAN 2,4
Остальное 6,8
ВСЕГО 195,15 млн. долл.

Многие ERP -системы могут устанавливаться и функционировать на различных операционных системах и серверах баз данных (многоплатформенные системы). База данных подобных систем состоит из нескольких тысяч таблиц (Baan ERP 5.0с - более 2500 таблиц информации по одному предприятию).

Любая сложная система для обеспечения ее надежного функционирования строится как иерархическая система, состоящая из отдельных подсистем и модулей, которые взаимодействуют между собой и используют общую базу данных.

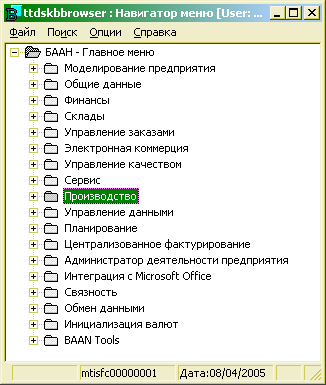

На рис. 1.2 показан полный состав системы BaanERP версии 5.0с (меню администратора системы) и состав модулей подсистемы " Производство ".


Подсистемы и модули BaanERP 5.0c

Рис. 1.2. Подсистемы и модули BaanERP 5.0c

На рис. 1.3 приведена схема подсистем и модулей КИС "Флагман".

Схема  подсистем и модулей КИС "Флагман"

Рис. 1.3. Схема подсистем и модулей КИС "Флагман"

Понимание принципов разработки, организации и функционирования подобных систем, способов хранения и обработки информации необходимо каждому современному специалисту.

При описании информационной системы предполагается, что она содержит два типа сущностей: операционные сущности, которые выполняют какую-либо обработку (некоторый аналог программы), и пассивные сущности, которые хранят информацию, доступную для пополнения, изменения, поиска, чтения (база данных).

При проектировании сложных информационных систем используется метод декомпозиции - система разбивается на составные части, которые связаны, взаимодействуют друг с другом и образуют иерархическую структуру. Иерархический характер сложных систем хорошо согласуется с принципом групповой разработки. В этом случае деятельность каждого участника проекта ограничивается соответствующим иерархическим уровнем.

Классический подход к разработке сложных систем представляет собой структурное проектирование, при котором осуществляется алгоритмическая декомпозиция системы по методу " сверху вниз ". Именно в этом случае можно построить хорошо функционирующую систему с общей базой данных, согласованными форматами использования и обработки информации на всех участках, с оптимальным взаимодействием всех подсистем.

Исторически сложилось так, что некоторые системы разрабатывались по методу " снизу вверх ": вначале создавались отдельные автоматизированные рабочие места (АРМы), затем предпринимались попытки объединения их в единую информационную систему. Подобные разработки для крупных систем не могут быть успешны.

При создании проекта информационной системы для проектирования ее базы данных следует определить:

  1. объекты информационной системы (сущности в концептуальной модели);
  2. их свойства (атрибуты);
  3. взаимодействие объектов (связи) и информационные потоки внутри и между ними.

При этом очень важен анализ существующей практики реализации информационных процессов и нормативной информации (законов, постановлений правительства, отраслевых стандартов), определяющих необходимый объем и формат хранения и передачи информации. Если радикальной перестройки сложившегося информационного процесса не предвидится, следует учитывать имеющиеся формы хранения и обработки информации в виде журналов, ведомостей, таблиц и т.п. бумажных носителей.

Однако предварительно необходимо выполнить анализ возможности перехода на новые системы учета, хранения и обработки информации, возможно, исходя из имеющихся на рынке программных продуктов-аналогов, разработанных крупными информационными компаниями и частично или полностью соответствующими поставленной задаче.

Схема формирования информационной модели представлена на рис.1.4.

Схема формирования информационной модели

Рис. 1.4. Схема формирования информационной модели

Концептуальная модель (см. рис.1.4) - отображает информационные объекты, их свойства и связи между ними без указания способов физического хранения информации (модель предметной области, иногда ее также называют информационно-логической или инфологической моделью). Информационными объектами обычно являются сущности - обособленные объекты или события, информацию о которых необходимо сохранять, имеющие определенные наборы свойств - атрибутов.

Физическая модель - отражает все свойства (атрибуты) информационных объектов базы и связи между ними с учетом способа их хранения - используемой СУБД.

Внутренняя модель - база данных, соответствующая определенной физической модели.

Внешняя модель - комплекс программных и аппаратных средств для работы с базой данных, обеспечивающий процессы создания, хранения, редактирования, удаления и поиска информации, а также решающий задачи выполнения необходимых расчетов и создания выходных печатных форм.

Создание информационной системы ведется в несколько этапов, на каждом из которых конкретизируются и уточняются элементы разрабатываемой системы.

Существуют различные типы схем, иллюстрирующих жизненный цикл разработки ИС. На рис.1.5 показана каскадная схема с обратной связью.

Каскадная схема жизненного цикла ИС

Рис. 1.5. Каскадная схема жизненного цикла ИС
