Лекция 3: Образование групповых трактов высокого порядка. Плезиохронная цифровая иерархия

Отображение полезной нагрузки

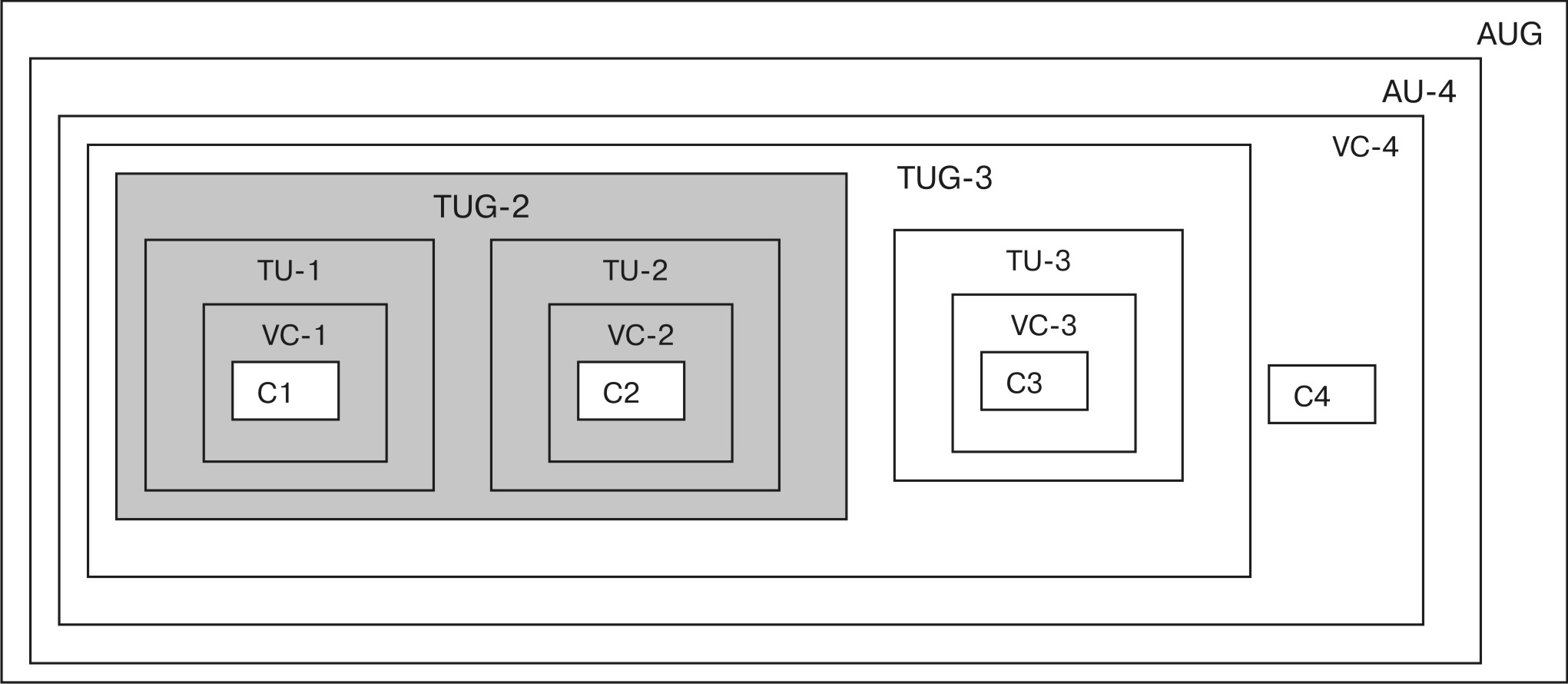

Синхронная иерархия SDH, как уже было сказано, использует для передачи информации транспортные модули, передаваемые каждые 125 мкс. Эти модули строятся по принципу виртуальных контейнеров. "Упаковка" этих контейнеров может быть разнообразной и подчиняется рекомендациям (ITU, ETSI, ANSI). На рис. 3.5 показан пример упаковки контейнеров согласно Европейской версии рекомендаций ITU для иерархии SDH.

На рис. 3.5 видна иерархия вложения контейнеров.

C-n - контейнеры нижнего уровня. В эти контейнеры загружаются данные первичных потоков PDH. В дальнейшем формируются контейнеры следующего уровня.

V-n - контейнеры, которые позволяют разместить данные потоков нижнего уровня в структуре мультиплексирования SDH. Для этого к данным контейнера C-n добавляется маршрутный заголовок (см. рис. 3.2, рис. 3.3, рис. 3.4), позволяющий обработку данных на транзитных участках. Самый крупный виртуальный контейнер позволяет разместить не только контейнеры нижнего уровня, но также блоки более высоких уровней TUG-3, о которых сказано ниже. Например, указанный на рис. 3.5 TUG-3.

Как видно на рис. 3.5, каждый контейнер нижнего уровня обязательно преобразуется в виртуальный контейнер. Например, C-1 в VC-1, C-2 в VC-2, C-3 в VC-3 и C-4 в VC-4.

Для дальнейшего изложения нам понадобится термин "триб", поэтому приведем определение этого термина.

Триб - цифровой поток или сигнал (набор данных), используемый в схеме мультиплексирования PDH или SDH или SONET иерархий для формирования более высокого уровня иерархии.

Трибные блоки (TU -Tributary Unit) - виртуальные контейнеры VC-n (один или несколько) могут инкапсулироваться2Инкапсуляция (Encapsulation) — включение информации в состав пакета большего размера, возможно, с добавлением к нему заголовка и вспомогательной информации. в состав трибных блоков (TU - Tributary Unit). Для перехода к трибутарному блоку TU необходимо к информации виртуального контейнера добавить - указатель трибного блока PTR (Pointer).

Каждый из трибных блоков соответствует своему типу виртуального контейнера на рис. 3.5, VC-1 в T-1, VC-2 в T-2, VC-3 в T-3. Если виртуальный контейнер большого размера (на рис. 3.5 VC-4 ), он может сам инкапсулировать другие трибные блоки.

Группа трибных блоков (Tributary Unite Group) получается путем мультиплексирования трибных блоков. Трибные блоки (см. рис. 3.5) TU-1 и TU-2 мультиплексируются в TUG-2, TUG-2 - в TUG-3, который, как сказано выше, может инкапсулироваться в виртуальный контейнер VC-4. Следует обратить внимание на различие процесса мультиплексирования (в данном случае побайтного) и инкапсулирования, которые уже были рассмотрены выше.

Еще раз напомним, что на рис. 3.5 приводится один из возможных вариантов упаковки информации в модуле STM-1.

Административный блок (AU - Administration Unit) получается путем объединения виртуального контейнера VC-4 и указателя административного блока (AU-PTR).

Группа административных блоков (AUG - Administration Unit Group) содержит в Европейском варианте схемы мультиплексирования технологии SDH только один административный блок (в вариантах схемы мультиплексирования технологии SONET он состоит из двух административных блоков).

Порядок размещения информации в контейнерах и блоках структуры SDH

Размещение информации в перечисленных контейнерах и блоках структуры SDH подчиняется схемам, которые предложены международными организациями ITU, ETSI и ANSI. Ниже приводится европейская интерпретация ITU упаковки контейнеров в модуле STM-N, принятая ETSI в 1992 году. Она показана на рис. 3.6.

Схема мультиплексирования PDH-трибов в технологии SDH (редакция ETSI 1992 г.)

увеличить изображение
Рис. 3.6. Схема мультиплексирования PDH-трибов в технологии SDH (редакция ETSI 1992 г.)

В дальнейшем нас будет интересовать путь формирования модуля STM-1 из триба E1.

В настоящее время имеется только один путь такого формирования.

Согласно рис. 3.6, E1-C-12 - VC-12 - TU-12 - TUG-2 - TUG-3\\ - VC-4 - AU-4 - AUG -STM1

Далее все примеры формирования блоков будут основаны на применении этого пути.
