Модель функционирования системы воздушных перевозок

Имитация функционирования аэропорта 2

Сегменты, имитирующие функционирование аэропорта 2, построены в основном также, как и сегменты аэропорта 1, поэтому будут отмечены лишь некоторые особенности.

Поступление и учёт контейнеров в аэропорту 2

Сегмент Поступление и учёт контейнеров в аэропорту 2 предназначен для имитации приёма поступающих от источников грузов (контейнеров), учёта их, определения необходимого количества контейнеров для загрузки соответствующего самолёта и формирования команды для отправки этого самолёта на погрузку контейнеров (при наличии самолёта).

1. Из палитры Презентация перетащите элемент Прямоугольник.
2. Перейдите на страницу Дополнительные панели Свойства. Введите в поля X: 30, Y: 830, Ширина: 290, Высота: 190.
3. Перетащите элемент text и в поле Текст: введите Поступление и учёт контейнеров в аэропорту 2.
4. Перетащите из Основной библиотеки по одному объекту source, selectOutput5 (имя selectOutput5) и sink. Поместите и соедините их так, как на рис. 9.11.

Установите свойства объектов согласно табл. 9.10.

увеличить изображение
Рис. 9.11. Сегмент Поступление и учёт контейнеров в аэропорту 2

Объект source с именем истГрузов2 генерирует заявку-партию класса ГрузАэропорт2 поступивших контейнеров. Заявка-партия поступает на объект selectOutput5.

Описанная в п. 9.1.8.2 последовательность проверок условий производится и в данном сегменте каждый раз при появлении в модели очередной заявки-партии. Все заявки класса ГрузАэропорт2 также выводятся из модели.

В данном сегменте, как и в п. 9.1.8.2, при выполнении подобных условий, только относительно аэропорта 2, формируются команды на отправку самолётов на погрузку.

Ожидание разгрузки в аэропорту 2

Сегмент Ожидание разгрузки в аэропорту 2 предназначен для имитации ожидания разгрузки самолётов, прибывших из аэропорта 1.

Создайте сегмент.

1. Из палитры Презентация перетащите элемент Прямоугольник.
2. Перейдите на страницу Дополнительные панели Свойства. Введите в поля X: 30, Y: 1040, Ширина: 310, Высота: 220.
3. Перетащите элемент text и в поле Текст: введите Ожидание разгрузки в аэропорту 2.
4. Перетащите из Основной библиотеки по два объекта enter, queue, hold и один объект exit. Поместите и соедините их так, как на рис. 9.12.
5. Установите свойства объектов согласно табл. 9.11

увеличить изображение

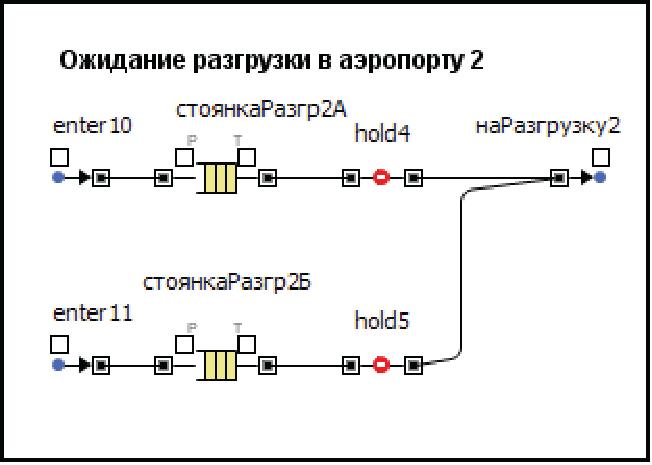

Рис. 9.12. Сегмент Ожидание разгрузки в аэропорту 2

Предположим, что поступила заявка-самолёт в объект enter11. В нём проверяется условие: средства разгрузки свободны (разгрузка2Б.size()==0) и на стоянке нет ожидающих разгрузку самолётов? Если да, то разблокировывается объект hold5 и заявка-самолёт типа Б входит в объект наРазгрузку2 и далее в сегмент имитации разгрузки аэропорта 2.
