Лекция 6:

Объекты

< Лекция 5 || Лекция 6: 12345 || Лекция 7 >

Поиск объектов

Найти объект в базе данных оригинальной System/38 было очень легко, так как все они были поименованы: Вы просто отыскивали нужное имя в библиотеке. Библиотека давала возможность организации объектов в группы и обеспечивала их поименный поиск. Эта структура была перенесена и в AS/400.

Библиотеки

В OS/400 библиотека — объект, который используется для поиска других объектов в базе данных. В отличие от многоуровневой иерархии каталогов в ОС ПК и Unix, библиотека OS/400 имеет одноуровневую иерархию. Для иллюстрации рассмотрим структуру имен объектов OS/400.

Чтобы найти объект OS/400 требуется знать имена библиотеки и объекта (то есть, путь "Библиотека/Объект"), а также его тип (одно и то же имя могут иметь несколько объектов, но все они — объекты разного типа). Другими словами, в библиотеке может содержаться программа SAM и пространство данных SAM, но двух программ с именами SAM быть не может. Кроме того, каждый объект находится в одной и только в одной библиотеке.

Библиотека не может ссылаться на другие библиотеки, иначе была бы нарушена одноуровневая иерархия "Библиотека/Объект". Из этого правила есть лишь одно исключение — специальная библиотека с именем QSYS, в которой, и только в кото рой, находятся некоторые специальные объекты OS/400 например, профили пользо вателей, определяющие права последних, и объекты конфигурации вводавывода, используемые для выполнения соответствующих операций. Подробно эти объекты рассматриваются в последующих лекциях.

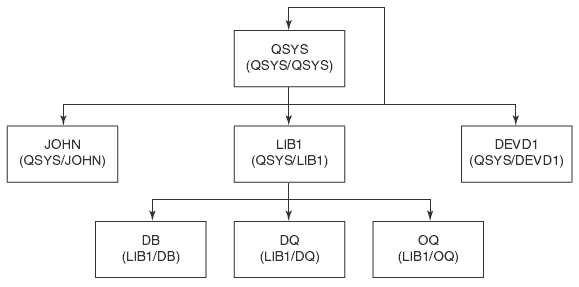

Структура библиотеки OS/400 показана на рисунке 5.2. В данном примере QSYS содержит профиль пользователя (JOHN), библиотеку (LIB1) и описание устройства (DEVD1). Библиотека LIB1 содержит файл базы данных (DB), очередь данных (DQ) и выходную очередь (OQ).

Структура библиотеки OS/400

Рис. 5.2. Структура библиотеки OS/400

Позже мы увидим, что с каждым заданием в системе связан список библиотек. Этот список указывает системе, где следует искать объект, а также задает порядок поиска в библиотеках.

Разделяемые папки

Разделяемые папки были введены в AS/400, главным образом, для поддержки функций Office4Имеется в виду Office Vision/400 — программный пакет для автоматизации офисной деятельности. — Прим. консультанта.. Эту идею мы позаимствовали из System/36, которая была отличной офисной системой. Для поддержки функций Office в AS/400 были добавлены объекты папки. Интегрированная поддержка обеспечивает систему хранения всех объектов Office, содержащих необходимые данные. Среди традиционных элементов, которые могут храниться там — почта, документы, программы и файлы.

Библиотечный способ хранения документов дает пользователям возможность рассматривать эту систему как электронную картотеку, содержащую папки. Средства управления позволяют организовывать объекты, помещая их в папки. Папки могут содержать другие папки и поддерживают интерактивный поиск.

Разделяемые папки и в PC Support5Программный пакет для подключения персональных компьютеров к System/36, а позже и к AS/ 400. — Прим. консультанта. на System/36, и в AS/400 помогают обеспечить эффективность офисного использования ПК. В дополнение к упомянутым традиционным элементам Office, в разделяемых папках могут храниться электронные таблицы, диаграммы, рисунки, а также программы и файлы ПК.

Доступ к файлам ПК, хранящимся на AS/400, осуществляется так же, как если бы они хранились локально на ПК. Файлы могут пересылаться с ПК и назад, при этом автоматически выполняются преобразования данных. Если ПК поддерживает не сколько сессий, то он может взаимодействовать с несколькими системами AS/400, с несколькими заданиями на одной AS/400 или с любой комбинацией этих вариантов.

IBM несколько раз модифицировала PC Support, но он быстро "старел" и не соответствовал потребностям новых клиент/серверных приложений. Кроме того, PC Support поддерживал не все ОС ПК, нужные заказчикам. Хотя он и позволял использовать DOS, DOS с расширенной памятью и OS/2, но (что важно!) не мог поддерживать Microsoft Windows.

PC Support требовал радикальной замены, и IBM предложила своим заказчикам совершенно новый продукт. Client Access for OS/400 обеспечивает мощную платформу для распределенных клиент/серверных вычислений. Для привлечения новых заказчиков потребовалось также внести изменения и в файловую систему AS/400. Библиотеки для обслуживания базы данных и папки для Office и файлов ПК в целом справлялись с задачей, но им не помешали бы дополнительные возможности. В результате, была создана новая файловая система.

Интегрированная файловая система

Что если объединить в одну структуру файловую систему ПК, файловую систему Unix, а также библиотечную систему и разделяемые папки OS/400? Тогда приложение, написанное для использования файловой системы ПК или Unix, могло бы напрямую обращаться к данным, хранящимся на AS/400.

Такая интегрированная файловая система появилась в V3R1 и была названа интегрированной файловой системой IFS (integrated file system). Она объединяет все файловые системы на AS/400 общим интерфейсом и общим набором правил. Более того, любой пользователь Client Access, предпочитающий новейшие версии Windows или OS/2, может на своей рабочей станции в графическом режиме работать с библиотеками, папками и всеми новыми файловыми системами.

Первой и основной проблемой было — определить конструкцию такой файловой системы. Ведь ее отдельные части не предназначались для функционирования в единой структуре. Решение оказалось проще, чем опасались сначала.

Посмотрите еще раз на рисунок 5.2 и обратите внимание на то, что структура библиотеки OS/400 — это, по сути, подмножество структуры, используемой в ОС ПК, таких как DOS и OS/2. Пусть в мире ПК используются другие названия, но структура-то та же! ОС ПК имеют дело с файлами, а не с объектами. Библиотека там называется каталогом, внутри которого хранятся файлы. В отличие от библиотечной структуры OS/400, в каталогах ПК могут находиться другие каталоги, обычно называемые подкаталогами. Таким образом, имена файлов ПК имеют многоуровневую иерархию, в противоположность одноуровневой структуре библиотек OS/400. Имя файла ПК может иметь вид КАТ1\КАТ2\...\КАТn\ИМЯФАЙЛА. За исключением обратной косой черты (\), это — надмножество структуры имен библиотеки OS/400.

Файловая структура Unix — также надмножество библиотечной структуры OS/400. Вспомните, что объект OS/400 может находиться только в одной библиотеке, иначе говоря, к любому объекту OS/400 имеется единственный путь. Файловая система Unix поддерживает наличие множественных путей к одному и тому же объекту.

Для объединения всех этих файловых систем мы решили взять единый корень из ПК-подобной файловой системы и поместить в него все остальные. На рисунке 5.3 показано, как видится вся AS/400 и ее файловые системы клиенту Windows. AS/400 представлена как один диск, на котором находятся каталоги в стиле ПК, каталоги в стиле Unix, библиотеки OS/400 (QSYS.LIB), разделяемые папки OS/400 (QDLS) и еще несколько файловых систем поддержки новых приложений. В число последних входят: система, полностью совместимая с POSIX (QOpenSys); файловая система для пользователей LANServer (QLANSrv); файловая система для Novell Netware (QNETWARE); Network File System (QNFS) фирмы Sun Microsystems. Поддержива ются и другие файловые системы, а в будущем, по мере того как все больше приложений и их файловых систем будут использовать AS/400, добавятся новые.

Соглашение об именах в IFS основано на стандарте ПК. Имя имеет вид КАТ1\КАТ2\...\КАТn\ИМЯФАЙЛА. К радости тех, кто не может запомнить, когда использовать прямую (/), а когда обратную (\) косую черту, новое соглашение допускает обе. Вы даже можете использовать разные разделители в одном и том же имени.

В соответствии со стандартом POSIX, длина имен файлов и каталогов увеличена. На AS/400 имена в каталогах IFS хранятся в формате Unicode, который, будучи международным стандартом, поддерживает использование разных языков, включая двух-байтовые наборы символов, используемые в ряде стран. Все RISC-системы теперь позволяют хранить информацию в базе данных в формате Unicode.

IFS дает возможность пользователю рассматривать файл, хранящийся на AS/400, как расширение его собственной файловой системы. Пользователи Unix считают, что они имеют дело с файловой системой Unix, а пользователи ПК (см. рисунок 5.3) — что это файлы ПК. К тому же, если оба пользователя могут работать с одними и теми же данными, отпадает необходимость копирования этих данных. Те, кто привык к ПК или к AS/400 продолжают использовать QDLS и QSYS.LIB соответственно, а новые пользователи могут работать со своими приложениями с помощью любой из поддерживаемых файловых систем. Пользователям ПК и Unix даже не требуется изучать CL — язык команд AS/400. Они могут применять любые команды и утилиты для DOS, Windows или Unix.

Интегрированная файловая система с точки зрения Windows-клиента

Рис. 5.3. Интегрированная файловая система с точки зрения Windows-клиента

Нельзя забывать, что главная задача IFS — обеспечение доступа к данным. Поэтому либо формат данных должен быть изначально совместим с приложением, которое их запрашивает, либо данные должны быть преобразованы соответствующим образом. OS/400 поддерживает большинство таких преобразований, например, между кодировкой EBCDIC, (Extended Binary Coded Decimal Interchange Code) используемой "родными" приложениями AS/400, и ASCII (American Standard Code for Information Interchange), используемой ПК.

Поддержка Unicode в базе данных RISCсистем дает возможность разработчикам приложений использовать универсальный формат данных на разных платформах. При этом отпадает необходимость специальных версий программ для стран, где языки требуют двухбайтового представления. Приложение может быть использоваться по всему миру.
