Создание графического интерфейса средствами Qt

13.2 Компоновка (Layouts)

Для того, чтобы оптимально разместить виджеты на форме, необходимо учесть ряд деталей:

• размер соседних виджетов;
• визуальные компоненты могут динамически изменять размер, исчезать или появляться в следствии работы логики программы;
• форма, в которой размещают виджеты, может динамически изменять размер при работе программы (когда пользователь меняет размер окна либо раскрывает его на весь экран);
• часто нужно растянуть визуальную компоненту таким образом, чтобы она занимала всё пространство формы, или же чтобы несколько компонент занимали пространство формы пропорционально (в соответствующих пропорциях 1:1, 1:2, 3:5 и т.д.);
• часто нужно разместить виджеты либо группы виджетов вертикально либо горизонтально на форме.

Понятно, что такая логика является довольно сложной для реализации при создании пользовательских интерфейсов разной структуры. К счастью в арсенале Qt есть довольно мощный инструмент для упорядочивания виджетов на форме — компоновщик.

Компоновщик позволяет упорядочить размещение компонент, оставляя интерфейс гибким для внесения изменений, таких как изменение размера либо количества элементов на форме. Компоновщик также может обеспечивать адекватное изменение размера самого виджета в ответ на перемены в его наполнении.

Компоновщик не принадлежит к виджетам, не наследует от QWidget и является невидимым на форме. Он только управляет её размером и размещением её содержания.

Обычно используют три основных класса компоновщика:

• вертикальная компоновка (класс QVBoxLayout);
• горизонтальная компоновка (класс QHBoxLayout);
• компоновка сеткой (класс QGridLayout);

Для того, чтобы продемонстрировать работу с компоновками, используем предыдущий пример добавив ещё несколько элементов и сделав так, чтобы размещение элементов было пропорциональным и соответствовало изменениям размеров окна. Попытаемся создать такой интерфейс:

• метки и поля ввода разместим горизонтально в одной строке;
• создадим три такие строки с метками и полями;
• добавим ещё одну строку с двумя кнопками горизонтально и правым выравниванием.

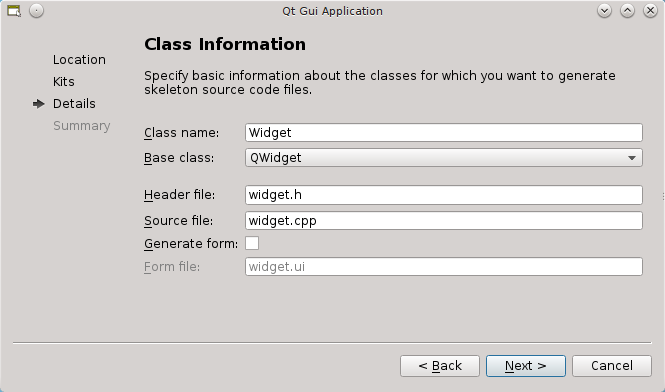

Создадим проект LayoutExample. Для этого воспользуемся мастером новых проектов. Выберем в списке Qt Widgets Application. Зададим название для проекта и настроим класс главного окна: зададим родительский класс (в выпадающем списке Base Class установим QWidget) и снимем флажок для автоматической генерации файла формы (Generate Form) (см. рис. 13.4).

увеличить изображение
Рис. 13.4. Создание класса окна

Откроем файл mainwindow.cpp и изменим код конструктора окна:

#include <QHBoxLayout>
#include <QVBoxLayout>
#include <QLabel>
#include <QLineEdit>
#include <QPushButton>
MainWindow::MainWindow ( QWidget * parent ) : QWidget ( parent )
{
	//Первая горизонтальная строка. Начальный текст в поле ввода
	QLineEdit * lLineEdit = new QLineEdit ( " Text1 " );
	//Задаём текст. & — означает комбинацию клавиш для активации виджета
	QLabel * lLabel = new QLabel ( " LineEdit &1 " );
	//Задаём виджет на который будет переключаться фокус ввода при нажатии Alt+1
	lLabel ->setBuddy ( lLineEdit );
	//Размещаем поле ввода и метку в одной строке
	QHBoxLayout *lHBoxLayout = new QHBoxLayout;
	lHBoxLayout->addWidget ( lLabel );
	lHBoxLayout->addWidget ( lLineEdit );
	//Вторая горизонтальная строка
	QLineEdit * lLineEdit 2 = new QLineEdit ( " Text2 " );
	QLabel * lLabel 2 = new QLabel ( " LineEdit &2 " );
	lLabel 2 ->setBuddy ( lLineEdit 2 );
	QHBoxLayout *lHBoxLayout2 = new QHBoxLayout;
	lHBoxLayout2->addWidget ( lLabel 2 );
	lHBoxLayout2->addWidget ( lLineEdit 2 );
	//Третий ряд виджетов с кнопками
	QPushButton *lPushButtonOk = new QPushButton ( " & ok " );
	QPushButton * lPushButtonCancel=new QPushButton ( " & Cancel " );
	QHBoxLayout *lHBoxLayout3 = new QHBoxLayout;
	//Добавим элемент-растяжку он займёт всё возможное свободное пространство
	//и "прижмёт"кнопки к краю
	lHBoxLayout3->addStretch ( );
	lHBoxLayout3->addWidget ( lPushButtonOk );
	lHBoxLayout3->addWidget ( lPushButtonCancel );
	//Добавим компоновку вертикально в колонку
	QVBoxLayout *lVBoxLayout = new QVBoxLayout;
	lVBoxLayout->addLayout ( lHBoxLayout );
	lVBoxLayout->addLayout ( lHBoxLayout2 );
	lVBoxLayout->addLayout ( lHBoxLayout3 );
	//Задаём компоновщик для окна
	setLayout ( lVBoxLayout );
}

После запуска программы получим главное окно с размещёнными в компоновщиках виджетами (см. рис. 13.5).

Рис. 13.5. Пример: компоновка виджетов

13.2.1 Компоновка сеткой (класс QGridLayout)

Рассмотрим работу с компоновщиками на ещё одном примере. На этот раз мы создадим простую программу-калькулятор и используем компоновщики QGridLayout.

Создадим новый проект так же, как для предыдущего примера. Добавим члены класса — указатели на цифровые кнопки (0-9), кнопку для сброса результата (С) и для суммирования\отображения результата (+/ =). Для создания визуальных элементов в окне — объявим отдельный частный метод createWidgets().

#include <QWidget>
//Предварительное объявление классов
class QPushButton;
class QLCDNumber;
class CalculatorMainWindow : public QWidget
{
	Q_OBJECT
public :
	explicit CalculatorMainWindow ( QWidget * parent = 0 );
	?CalculatorMainWindow ( );
private :
	//Отдельный метод для создания интерфейса программы
	void createwidgets ( );
private :
	//Цифровые кнопки
	QPushButton *pushButton;
	QPushButton *pushButton_2;
	QPushButton *pushButton_3;
	QPushButton *pushButton_4;
	QPushButton *pushButton_5;
	QPushButton *pushButton_6;
	QPushButton *pushButton_7;
	QPushButton *pushButton_8;
	QPushButton *pushButton_9;
	QPushButton *pushButton_10;
	//Кнопка вывода результата и суммирования
	QPushButton *pushButtonP lus;
	//Кнопка сброса результата
	QPushButton *pushButtonC;
	//Виджет — цифровой дисплей
	QLCDNumber *lcdNumber;
};

В файл реализации включим необходимые .h-файлы:

#include <QPushButton>
#include <QGridLayout>
#include <QLCDNumber>

Определим метод createWidgets(), ответственный за создание интерфейса программы-калькулятора. В нём создадим элемент QLCDNumber для отображения следующего слагаемого и результата. Для упрощения примера запрограммируем только операцию сложения целых чисел. Поэтому калькулятор будет содержать только цифровые кнопки (0-9), кнопку добавления/вывода результата и кнопку сброса результата. Все элементы пользовательского интерфейса разместим в одной компоновке QGridLayout:

void CalculatorMainWindow::createwidgets ( )
{
	QGridLayout *lCalcLayout = new QGridLayout;
	setLayout ( lCalcLayout );
	lcdNumber = new QLCDNumber;
	pushButton = new QPushButton ( " 1 " );
	pushButton_2 = new QPushButton ( " 2 " );
	pushButton_3 = new QPushButton ( " 3 " );
	pushButton_4 = new QPushButton ( " 4 " );
	pushButton_5 = new QPushButton ( " 5 " );
	pushButton_6 = new QPushButton ( " 6 " );
	pushButton_7 = new QPushButton ( " 7 " );
	pushButton_8 = new QPushButton ( " 8 " );
	pushButton_9 = new QPushButton ( " 9 " );
	pushButton_10 = new QPushButton ( " 0 " );
	pushButtonC = new QPushButton ( " C " );
	pushButtonP lus = new QPushButton ( " + / = " );
	lCalcLayout->addWidget ( lcdNumber, 0, 0, 1, 4 );
	lCalcLayout->addWidget ( pushButton, 1, 0 );
	lCalcLayout->addWidget ( pushButton_2, 1, 1 );
	lCalcLayout->addWidget ( pushButton_3, 1, 2 );
	lCalcLayout->addWidget ( pushButton_4, 2, 0 );
	lCalcLayout->addWidget ( pushButton_5, 2, 1 );
	lCalcLayout->addWidget ( pushButton_6, 2, 2 );
	lCalcLayout->addWidget ( pushButton_7, 3, 0 );
	lCalcLayout->addWidget ( pushButton_8, 3, 1 );
	lCalcLayout->addWidget ( pushButton_9, 3, 2 );
	lCalcLayout->addWidget ( pushButton_10, 4, 0, 1, 3 );
	lCalcLayout->addWidget ( pushButtonC, 1, 3 );
	lCalcLayout->addWidget ( pushButtonP lus, 2, 3, 3, 1 );
}

Метод addWidget() класса QGridLayout принимает в качестве параметров указатель на виджет, а также строку и столбец для размещения виджета. Количество строк и столбцов задают заранее, оно может быть произвольным и определяется в процессе добавления виджетов к компоновщику. Перегруженный вариант метода addWidget() используем для добавления кнопок "0", "+/ =" и виджета QLCDNumber на форму. Он принимает два дополнительных параметра. Они определяют количество ячеек по горизонтали и по вертикали, которые будет занимать виджет в компоновщике. Обычно каждый элемент занимает одну ячейку в компоновщике. Последний параметр метода addWidget() указывает выравнивание элемента внутри ячейки (флажки Qt::Alligment).

В заключение добавим к конструктору вызов метода для создания элементов в окне.

CalculatorMainWindow::CalculatorMainWindow ( QWidget * parent ) : QWidget ( parent )
{
	resize ( 300, 300 );
	setWindowTitle ( " Simple Calculator " );
	createwidgets ( );
}
