Опубликован: 19.06.2017 | Доступ: свободный | Студентов: 1576 / 965 | Длительность: 16:19:00
Лекция 7:

Огневая подготовка

< Лекция 6 || Лекция 7: 123456 || Лекция 8 >

7.3. Разборка и сборка автомата

Разборка и сборка автомата производятся на столе или на чистой подстилке. Части и механизмы укладываются в порядке разборки. Обращаться с ними следует осторожно, не класть одну часть на другую и не применять излишних усилий и резких ударов.

Разборка автомата может быть полная и неполная. Полная разборка автомата производится для чистки при сильном загрязнении автомата, после нахождения его под дождем, в песке или в снегу, при переходе на другую смазку и при ремонте. Во всех остальных случаях производится неполная разборка (после стрельбы для чистки и смазки, при задержке при стрельбе и др.).

Предусмотрен следующий порядок неполной разборки автомата.

  1. Отделить магазин (рис. 7.24). Удерживая автомат левой рукой за шейку приклада или цевье, правой рукой обхватить магазин, нажимая большим пальцем на защелку, подать нижнюю часть магазина вперед и отделить его.
    Отделение магазина

    Рис. 7.24. Отделение магазина
  2. Проверить, нет ли патрона в патроннике. Для этого перевести переводчик вниз, отвести рукоятку затворной рамы назад, осмотреть патронник, отпустить рукоятку затворной рамы и опустить курок с боевого взвода.
  3. Вынуть пенал с принадлежностью. Утопить пальцем правой руки крышку гнезда приклада так, чтобы пенал под действием пружины вышел из гнезда. У автомата со складывающимся прикладом пенал носится в кармане сумки для магазинов.
  4. Отделить шомпол. Оттянуть конец шомпола от ствола так, чтобы его головка вышла из-под упора на основании мушки (рис. 7.25), и вынуть шомпол вверх.
    Отделение шомпола

    Рис. 7.25. Отделение шомпола
  5. Отделить дульный тормоз-компенсатор (у малогабаритных автоматов отделить пламегаситель). Утопить отверткой фиксатор дульного тормоза-компенсатора (пламегасителя) и отвинтить тормоз-компенсатор (пламегаситель) с резьбового выступа колодки (со ствола), вращая его против хода часовой стрелки.
  6. Отделить крышки ствольной коробки. Левой рукой обхватить шейку приклада, большим пальцем этой руки нажать на выступ направляющего стержня возвратного механизма, правой рукой приподнять вверх заднюю часть крышки ствольной коробки (рис. 7.26) и отделить крышку.
    Отделение крышки ствольной коробки

    Рис. 7.26. Отделение крышки ствольной коробки
  7. Отделить возвратный механизм. Удерживая автомат левой рукой за шейку приклада, правой рукой подать вперед направляющий стержень возвратного механизма до выхода его пятки из продольного паза ствольной коробки; приподнять задний конец направляющего стержня (рис. 7.27) и извлечь возвратный механизм из канала затворной рамы.
    Отделение возвратного механизма

    Рис. 7.27. Отделение возвратного механизма
  8. Отделить затворную раму с затвором. Продолжая удерживать автомат левой рукой, правой рукой отвести затворную раму назад до отказа, приподнять ее вместе с затвором (рис. 7.28) и отделить от ствольной коробки.
    Отделение затворной рамы с затвором

    Рис. 7.28. Отделение затворной рамы с затвором

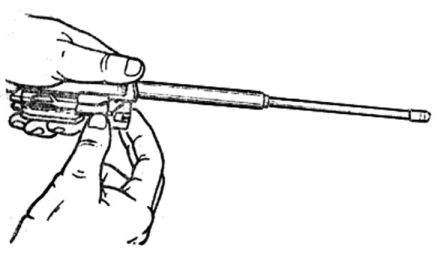

  9. Отделить затвор от затворной рамы. Взять затворную раму в левую руку затвором вверх (рис. 7.29), правой рукой отвести затвор назад, повернуть его так, чтобы ведущий выступ затвора вышел из фигурного выреза затворной рамы, и вывести затвор вперед.
    Отделение затвора от затворной рамы

    Рис. 7.29. Отделение затвора от затворной рамы
  10. Отделить газовую трубку со ствольной накладкой. Удерживая автомат левой рукой, правой рукой надеть пенал принадлежности прямоугольным отверстием на выступ замыкателя газовой трубки, повернуть замыкатель от себя до вертикального положения (рис. 7.30) и снять газовую трубку с патрубка газовой камеры.
    Поворот замыкателя газовой трубки с помощью пенала принадлежности

    Рис. 7.30. Поворот замыкателя газовой трубки с помощью пенала принадлежности

Сборка автомата после неполной разборки производится в следующем порядке.

  1. Присоединить газовую трубку со ствольной накладкой. Удерживая автомат левой рукой, правой рукой надвинуть газовую трубку передним концом на патрубок газовой камеры и прижать задний конец ствольной накладки к стволу; повернуть замыкатель на себя до входа его фиксатора в выем на колодке прицела.
  2. Присоединить затвор к затворной раме. Взять затворную раму в левую руку, а затвор в правую и вставить его цилиндрической частью в канал рамы; повернуть затвор так, чтобы его ведущий выступ вошел в фигурный вырез затворной рамы, и продвинуть затвор вперед.
  3. Присоединить затворную раму с затвором к ствольной коробке. Левой рукой обхватить шейку приклада. Удерживая затворную раму с затвором в правой руке так, чтобы затвор, прижатый большим пальцем, находился в переднем положении, ввести газовый поршень в полость колодки прицела и продвинуть затворную раму вперед настолько, чтобы отгибы ствольной коробки вошли в пазы затворной рамы, небольшим усилием прижать ее к ствольной коробке и продвинуть вперед до упора.
  4. Присоединить возвратный механизм. Удерживая автомат левой рукой, правой рукой ввести возвратный механизм в канал затворной рамы; сжимая возвратную пружину, подать направляющий стержень вперед и, опустив несколько книзу, ввести его пятку в продольный паз ствольной коробки.
  5. Присоединить крышку ствольной коробки. Вставить крышку ствольной коробки передним концом в полукруглый вырез на колодке прицела; нажать на задний конец крышки ладонью правой руки вперед и книзу так, чтобы выступ направляющего стержня возвратного механизма вошел в отверстие крышки ствольной коробки.
  6. Спустить курок с боевого взвода и поставить на предохранитель. Нажать на спусковой крючок и поднять переводчик вверх до отказа.
  7. Присоединить дульный тормоз-компенсатор (пламегаситель). Навернуть дульный тормоз-компенсатор (пламегаситель) на резьбовой выступ колодки мушки (на ствол) до упора.
  8. Присоединить шомпол. Вставить резьбовой конец шомпола в отверстие в кольце цевья. Утопить шомпол. Головку шомпола вставить в паз на колодке мушки.
  9. Вложить пенал в гнездо приклада. Уложить отвертку и выколотку в пенал и закрыть его крышкой, вложить пенал дном в гнездо приклада и утопить его так, чтобы гнездо закрылось крышкой. У автомата со складывающимся прикладом пенал убирается в карман сумки для магазинов.

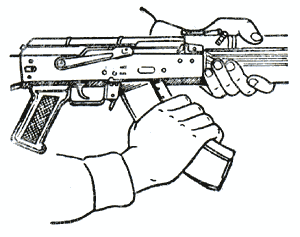

  10. Присоединить магазин к автомату. Удерживая автомат левой рукой за шейку приклада или цевье, правой рукой ввести в окно ствольной коробки зацеп магазина (рис. 7.31) и повернуть магазин на себя так, чтобы защелка вошла в зацепление с опорным выступом магазина.
Присоединение магазина

Рис. 7.31. Присоединение магазина

По неполной разборке и сборке автомата предусмотрено выполнение нормативов (табл. 7.2).

Таблица 7.2. Нормативы по неполной разборке и сборке автомата
Норматив Оценка
"отлично" "хорошо" "удовл."
Неполная разборка 12 с 13-15 с 16-18 с
Сборка после неполной разборки 18 с 19-22 с 23-27 с

При выполнении нормативов возможны следующие ошибки, снижающие оценку на один балл:

  1. Нарушение порядка разборки и сборки.
  2. Разбираемые детали автомата касаются друг друга или падают на пол.
  3. При неполной разборке автомата используются посторонние предметы.
