Лекция 5:

История звукозаписи

< Лекция 4 || Лекция 5: 1234 || Лекция 6 >

Магнитная звукозапись

В 1898 году датский инженер Вольдемар Паульсен (1869-1942) изобрел аппарат для магнитной записи звука на стальной проволоке. Назвал он его "телеграфоном". Однако недостатком использования проволоки в качестве носителя была проблема соединения отдельных ее кусков. Связывать их узелком было невозможно, так как он не проходил через магнитную головку. К тому же стальная проволока легко путается, а тонкая стальная лента режет руки. В общем, для эксплуатации она не годилась.

В дальнейшем Паульсен изобрел способ магнитной записи на вращающийся стальной диск, где информация записывалась по спирали перемещающейся магнитной головкой. Вот он, прообраз дискеты и жесткого диска (винчестера), которые так широко используются в современных компьютерах! Кроме того, Паульсен предложил и даже реализовал с помощью своего телеграфона первый автоответчик.

Вольдемар Паульсен

Рис. 5.8. Вольдемар Паульсен

В 1927 году Ф. Флеймер разработал технологию изготовления магнитной ленты на немагнитной основе. На базе этой разработки в 1935 году немецкие электротехническая фирма "AEG" и химическая фирма "IG Farbenindustri" продемонстрировали на Германской радиовыставке магнитную ленту на пластмассовой основе, покрытой железным порошком. Освоенная в промышленном производстве, она стоила в 5 раз дешевле стальной, была гораздо легче, а главное, позволяла соединять куски простым склеиванием. Для использования новой магнитной ленты был разработан новый звукозаписывающий прибор, получивший фирменное название "Magnetofon". Оно и стало общим наименованием подобных приборов.

Фриц Флеймер

Фриц Флеймер

В 1941 году немецкие инженеры Браунмюлль и Вебер создали кольцевую магнитную головку в сочетании с ультразвуковым подмагничиванием при записи звука. Это позволило значительно уменьшить шумы и получать запись значительно более высокого качества, чем механическая и оптическая (разработанная к тому времени для звукового кино).

Магнитная лента пригодна для многократной записи звука. Число таких записей практически не ограничено. Оно определяется только механической прочностью нового носителя информации - магнитной ленты.

Таким образом, владелец магнитофона, по сравнению с патефоном, не только получил возможность воспроизводить звук, записанный раз и навсегда на грампластинке, но мог теперь и сам производить запись звука на магнитной ленте, причем не в студии звукозаписи, а в домашних условиях или в концертном зале. Именно это замечательное свойство магнитной записи звука обеспечило широкое распространение в годы коммунистической диктатуры песен Булата Окуджавы, Владимира Высоцкого и Александра Галича. Достаточно было одному любителю записать эти песни на их концертах в каком-нибудь клубе, как эта запись с быстротой молнии распространялась среди многих тысяч любителей. Ведь с помощью двух магнитофонов можно переписать запись с одной магнитной пленки на другую.

Владимир Высоцкий вспоминал, что когда он впервые приехал в Тольятти и ходил по его улицам, то из окон многих домов слышал свой хриплый голос.

Первые магнитофоны были катушечными - в них магнитная пленка была намотана на катушки (рис. 5.9). При записи и воспроизведении пленка перематывалась с заполненной катушки на пустую. Прежде чем начать запись или воспроизведение, нужно было "заправить" пленку, т.е. свободный конец пленки протянуть мимо магнитных головок и закрепить его на пустой катушке.

Катушечный магнитофон с магнитной лентой на катушках

Рис. 5.9. Катушечный магнитофон с магнитной лентой на катушках

После окончания Второй мировой войны, начиная с 1945 года, магнитная запись получила самое широкое распространение во всем мире. На американском радио магнитная запись была впервые использована в 1947 году для трансляции концерта популярного певца Бинга Кросби. При этом были использованы детали трофейного немецкого аппарата, который был привезен в США предприимчивым американским солдатом, демобилизованным из оккупированной Германии. Бинг Кросби затем вложил свои средства в производство магнитофонов. В 1950 году в США уже продавалось 25 моделей магнитофонов.

Первый двухдорожечный магнитофон выпустила немецкая фирма AEG в 1957 году, а в 1959 году эта фирма выпустила первый четырехдорожечный магнитофон.

Сначала магнитофоны были ламповыми, и только в 1956 году японская фирма Sony создала первый полностью транзисторный магнитофон.

Позднее на смену катушечным магнитофонам пришли кассетные. Первый такой аппарат разработала фирма Philips в 1961-1963 годах. В нем обе миниатюрные катушки - с магнитной пленкой и пустая - помещены в специальную компакт-кассету и конец пленки заранее закреплен на пустой катушке (рис. 5.10). Таким образом, существенно упрощен процесс зарядки магнитофона пленкой. Первые компакт-кассеты были выпущены фирмой Philips в 1963 году. А еще позднее появились двухкассетные магнитофоны, в которых процесс перезаписи с одной кассеты на другую максимально упрощен. Запись на компакт-кассетах - двухсторонняя. Выпускаются они на время записи 60, 90 и 120 минут (на двух сторонах).

Кассетный магнитафон и компакт-кассета

Рис. 5.10. Кассетный магнитафон и компакт-кассета

На основе стандартной компакт-кассеты фирмой Sony был разработан портативный проигрыватель "плеер" размером с почтовую открытку (рис. 5.11 ). Его можно положить в карман или прикрепить к поясу, слушать на прогулке или в метро. Он получил название Walkman, т.е. "человек гуляющий", относительно дешев, пользовался огромным спросом на рынке и некоторое время являлся любимой "игрушкой" молодежи.

Кассетный плеер

Рис. 5.11. Кассетный плеер

Компакт-кассета "прижилась" не только на улице, но и в автомобилях, для которых была выпущена автомагнитола. Она представляет собой комбинацию радиоприемника и кассетного магнитофона.

Кроме компакт-кассеты, была создана микрокассета (рис. 5.12) размером в спичечную коробку для портативных диктофонов и телефонов с автоответчиком.

Диктофон (от лат. dicto - говорю, диктую) - это разновидность магнитофона для записи речи с целью, например, последующего печатания ее текста.

Микрокассета

Рис. 5.12. Микрокассета

Во всех механических кассетных диктофонах содержится более 100 деталей, часть из которых - подвижные. Записывающая головка и электрические контакты изнашиваются за несколько лет. Откидная крышка также легко ломается. В кассетных диктофонах используется электрический двигатель, который протягивает магнитную пленку мимо головок записи.

Цифровые диктофоны отличаются от механических полным отсутствием подвижных деталей. В них в качестве носителя вместо магнитной пленки используется твердотельная флэш-память.

Цифровые диктофоны преобразовывают звуковой сигнал (например голос) в цифровой код и записывают его в микросхему памяти. Работой такого диктофона управляет микропроцессор. Отсутствие лентопротяжного механизма, записывающих и стирающих головок значительно упрощает конструкцию цифровых диктофонов и делает ее более надежной. Для удобства пользования они снабжаются жидкокристаллическим дисплеем. Основными преимуществами цифровых диктофонов является практически мгновенный поиск нужной записи и возможность передачи записи на персональный компьютер, в котором можно не только хранить эти записи, но и монтировать их, перезаписывать без помощи второго диктофона и т.д.

Оптические диски

В 1979 году компании Philips и Sony создали совершенно новый носитель информации, заменивший грампластинку, - оптический диск (компакт-диск - Compact Disk - СD) для записи и воспроизведения звука. В 1982 году началось массовое производство компакт-дисков на заводе в Германии. Значительный вклад в популяризацию компакт-диска внесли Microsoft и Apple Computer.

По сравнению с механической звукозаписью он имеет целый ряд преимуществ - очень высокую плотность записи и полное отсутствие механического контакта между носителем и считывающим устройством в процессе записи и воспроизведения. С помощью лазерного луча сигналы записываются на вращающийся оптический диск цифровым методом.

В результате записи на диске образуется спиральная дорожка, состоящая из впадин и гладких участков. В режиме воспроизведения лазерный луч, сфокусированный на дорожку, перемещается по поверхности вращающегося оптического диска и считывает записанную информацию. При этом впадины считываются как нули, а ровно отражающие свет участки - как единицы. Цифровой метод записи обеспечивает практически полное отсутствие помех и высокое качество звучания. Высокая плотность записи достигнута благодаря возможности сфокусировать лазерный луч в пятно размером менее 1 мкм. Это обеспечивает большое время записи и воспроизведения.

Оптический диск CD

Рис. 5.13. Оптический диск CD

В конце 1999 года компания Sony объявила о создании нового носителя Super Audio CD (SACD). При этом применена технология так называемого "прямого цифрового потока" DSD (Direct Stream Digital). Частотная характеристика от 0 до 100 кГц и частота дискретизации 2,8224 Мгц обеспечивают значительное повышение качества звучания по сравнению с обычными CD-дисками. Благодаря гораздо более высокой частоте дискретизации становятся ненужными фильтры при записи и воспроизведении, так как ухо человека воспринимает этот ступенчатый сигнал как "гладкий" аналоговый. При этом обеспечена совместимость с существующим форматом СD. Выпускаются новые однослойные диски HD, двухслойные диски HD, а также гибридные двухслойные диски HD и CD.

Хранить звуковые записи в цифровой форме на оптических дисках гораздо лучше, чем в аналоговой форме на грампластинках или магнитофонных кассетах. Прежде всего, несоизмеримо повышается долговечность записей. Ведь оптические диски практически вечны - они не боятся мелких царапин, лазерный луч не повреждает их при воспроизведении записей. Так, фирма Sony дает 50-летнюю гарантию хранения данных на дисках. Кроме того, на CD не действуют помехи, характерные для механической и магнитной записи, поэтому качество звучания цифровых оптических дисков несоизмеримо лучше. К тому же при цифровой записи появляется возможность компьютерной обработки звука, позволяющей, например, восстановить первоначальное звучание старых монофонических записей, убрать с них шумы и искажения и даже превратить их в стереофонические.

Для проигрывания CD-дисков можно использовать проигрыватели (так называемые CD-плееры), музыкальные центры и даже портативные компьютеры, оснащенные специальным приводом (так называемым дисководом CD-ROM) и звуковыми колонками. К настоящему времени в мире на руках у пользователей находится более 600 миллионов CD-плееров и более 10 миллиардов компакт-дисков! Портативные переносные CD-плееры, подобно плеерам для магнитных компакт-кассет, оснащаются наушниками (рис. 5.14).

CD-плеер

Рис. 5.14. CD-плеер
Магнитола с CD-плеером и цифровым тюнером

Рис. 5.15. Магнитола с CD-плеером и цифровым тюнером

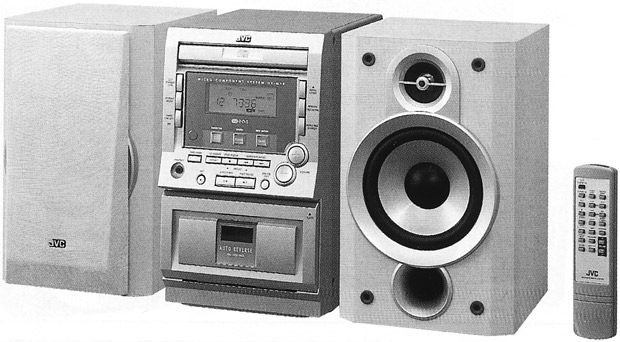

Музыкальный центр

Рис. 5.16. Музыкальный центр

Музыкальные CD-диски записываются в заводских условиях. Подобно грампластинкам, их можно только прослушивать. Однако за последние годы разработаны оптические CD-диски для однократной (так называемые CD-R) и многократной (так называемые CD-RW) записи на персональном компьютере, оснащенном специальным дисководом. Это дает возможность делать на них записи в любительских условиях. На диски CD-R можно сделать запись только один раз, а на CD-RW - многократно: как на магнитофоне, можно стирать предыдущую запись и на ее месте делать новую.

Цифровой метод записи сделал возможным объединить на персональном компьютере текст и графику со звуком и движущимися изображениями. Такая технология получила название "мультимедиа".

В качестве носителей информации в таких мультимедийных компьютерах используются оптические компакт-диски CD-ROM (Compact Disk Read Only Memory - т.е. память на компакт-диске "только для чтения"). Внешне они не отличаются от звуковых компакт-дисков, используемых в проигрывателях и музыкальных центрах. Информация в них записывается также в цифровой форме.

На смену существующим компакт-дискам приходит новый стандарт носителей информации - DVD (Digital Versatil Disc или цифровой диск общего назначения). На вид они ничем не отличаются от компакт-дисков. Их геометрические размеры одинаковы. Основное отличие DVD-диска - гораздо более высокая плотность записи информации. Он вмещает в 7-26 раз больше информации. Это достигнуто благодаря более короткой длине волны лазера и меньшему размеру пятна сфокусированного луча, что дало возможность уменьшить вдвое расстояние между дорожками. Кроме того, DVD-диски могут иметь один или два слоя информации. К ним можно обращаться, регулируя положение лазерной головки. У DVD-диска каждый слой информации вдвое тоньше, чем у CD-диска. Поэтому можно соединять два диска толщиной 0,6 мм в один со стандартной толщиной 1,2 мм. При этом емкость удваивается. Всего DVD-стандарт предусматривает 4 модификации: односторонний, однослойный на 4,7 Гбайт (133 минуты), односторонний, двухслойный на 8,8 Гбайт (241 минута), двухсторонний, односл ойный на 9,4 Гбайт (266 минут) и двухсторонний, двухслойный на 17 Гбайт (482 минуты). Указанные в скобках минуты - это время проигрывания видеопрограмм высокого цифрового качества с цифровым многоязычным объемным звуком. Новый стандарт DVD определен таким образом, что будущие модели устройств считывания будут разрабатываться с учетом возможности воспроизведения всех предыдущих поколений компакт-дисков, т.е. с соблюдением принципа "обратной совместимости". Стандарт DVD позволяет значительно увеличить время и улучшить качество воспроизведения видеофильмов по сравнению с существующими CD-ROM и видео-компакт-дисками LD.

Форматы DVD-ROM и DVD-Video появились в 1996 году, а позднее был разработан формат DVD-audio для записи высококачественного звука.

Дисководы DVD представляют собой несколько усовершенствованные дисководы CD-ROM.

CD- и DVD-оптические диски стали первыми цифровыми носителями и накопителями информации для записи и воспроизведения звука и изображения.
